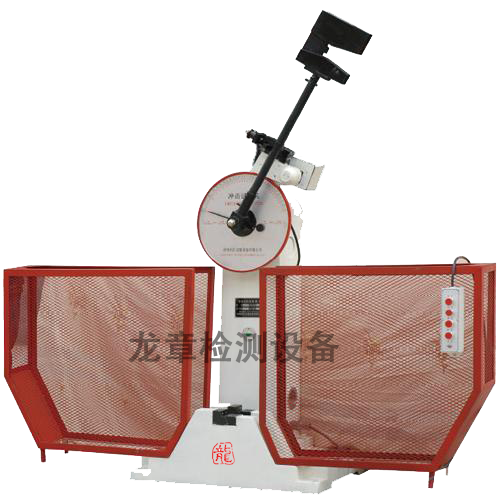

JB-300B半自動沖擊試驗機

一、設備名稱：半自動沖擊試驗機

二、型 號：JB-300B

三、性能說明：

JB-300B沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況。

本機為半自動控制試驗機，操作簡單工作效率高，揚擺、沖擊、放擺電器控制，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。JB-300B型沖擊試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。

四、技術特點：

1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

2、沖擊刀采用螺釘安裝固定，更換簡單方便；

3、試樣簡支梁式支承；

4、主機裝有安全防護銷，并且配備了安全防護網；

5、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；

6、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。

五、技術指標：

1、沖擊能量：300J（大錘） 150（小錘）

2、沖擊速度：5.2m/s

3、擺錘預揚角：150°

4、試樣支座跨距：40mm

5、支座鉗口圓角：R1.0~1.5mm

6、沖擊刀刃圓角：R2.0~2.5mm R8mm

7、擺錘中心至沖擊點距離：750mm

8、標準試樣尺寸：10×10(7.5或5)×55mm

9、擺錘力矩： M=160.7695N.m 80.3848N.m

10、電源和功率：三相四線 50Hz 380V 180W

11、外形尺寸：2100×650×1900mm

12、角度準確度： 0.1°

13、重量： 約500Kg

六、設備主要配置：

1.300焦耳主機 1臺；

2.150J、300J 擺錘各 1個；

3.電機（裝在主機上）； 1臺

4.內六角扳手S=12（扳鉗口座壓板螺釘） 1件；

5.支座調校器 1只；

6.試樣對中器 1只；

7.拆卸器（換擺用） 1件；

8.地 腳 螺 釘 4個；

9.調整斜鐵 4塊；

10.安全防護網 1套；
